特注品タイプ
もっと自由にキッチンを考える
キッチンは独立の空間ではありません。 テレビをみるのと同じように、家族が賑わうのと同じように楽しい時を過ごすここちよい空間であって当然なのです。 あなたは、ひとつの部屋の真ん中にキッチンが実現できることをご存じですか。 よりスマートに、より快適に、より便利に、こだわりミセスが選ぶ完全オープンキッチンなのです。

カウンターへの取付例(特注品例)
正面図
拡大

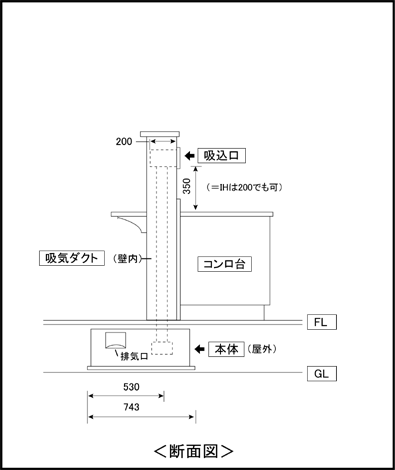

断面図
拡大
パーツリスト(特注品例)
特注品タイプ部品リスト
拡大
コントロールスイッチ外形寸法図/結線図
コントロールスイッチ外形寸法図/結線図
拡大
コントロールスイッチの注意事項
同梱のコントロールスイッチ MITSUBISHI CY-22 は三菱サイクル扇2台を同時運転するためのスイッチとして三菱電機より販売されております商品ですが、当社の下引き換気装置オリエントハイキエース1台を運転するためのスイッチとして使用することになんら問題はありません。
取付工事に際しましてはコントロールスイッチに同梱の説明書、当社の施工マニュアルをご参照の上、十分注意して行って下さい。
速度調整について・・・4段階の速度調整についてはつまみを4に合わせた時の風量を100%とした場合次のようになっております。
4:100%
3:94%
2:88%
1:82%
調理用換気装置であるオリエントハイキエースの性能を損なわない為にツマミを1にあわせた場合でも82%の風量は確保するようにしております。1段階につき6%の違いしかありませんのでツマミを回して速度を変えても変化がないように感じられることもありますが故障ではありませんのでご注意ください。
